外墙装修——外墙外保温岩棉板施工方案

返回列表 来源: 博赢建筑 发布日期: 2018.12.13



岩棉外墙外保温

1  岩棉外墙外保温前言

岩棉生产技术在20世纪30年代就已投入工业化生产,因其在各种保温材料中具有突出的防火性能所以它是世界上应用范围最广、最普及的建筑保温材料。岩棉外保温系统具有良好的保温性能、抗裂性能、防火性能和耐久性能,同时,岩棉板与基层墙体采用了有效的固定措施,抗风荷载性能优异;采用岩棉板锚固技术施工速度快、工艺简单,可以缩短工期,减少工程的人工费和劳动强度,降低施工成本。绿色环保,造价适中,是一种值得推广的外墙外保温技术。

参考标准:

1). 《胶粉聚苯颗粒外墙外保温系统》(JG 158-2004)

2). 《建筑装饰装修工程质量验收规范》(GB50210-2001)

3). 《硅酸盐水泥、普通硅酸盐水泥》(GB175-99)

4). 《普通混凝土砂质量标准及检验方法》(JGJ-92)

5). 《胶粉聚苯颗粒复合型外墙外保温系统》(CAS126-2005)

6). 《外墙外保温建筑构造(一)》(02J121-1)

2 、 岩棉外墙外保温适用范围

适用于建筑物外墙装饰面为涂料饰面的外保温工程,外墙可为混凝土墙及各种砌体墙,也适用于各类既有建筑的节能改造工程。

3 、 岩棉外墙外保温工艺原理

岩棉外墙外保温 系统以岩棉为主保温材料,用塑料胀栓等锚固件配合热镀锌钢丝网固定岩棉板,热镀锌钢丝网与岩棉板表面之间加有垫片,使热镀锌钢丝网与岩棉板之间存在一定的距离,有利于岩棉板表面的抹灰处理;岩棉板固定后又对岩棉板表面进行了界面处理,增强了岩棉板的防水性和表面强度,同时有效解决了岩棉板与胶粉聚苯颗粒找平层的粘接难题。面层抹胶粉聚苯颗粒保温浆料找平,克服了岩棉板表面负荷不宜太大,同时又使之具有质轻、阻燃防火、防裂、降低成本等特性。抗裂防护层采用抗裂砂浆复合涂塑耐碱玻纤网格布构成抗裂防护层,具有良好的抗裂性能,涂刷可有效阻止液态水进入的弹性底涂,饰面层刮柔性耐水腻子、涂刷弹性涂料。


4、岩棉外墙外保温施工流程及操作要点

4.1   岩棉外墙外保温施工工艺流程

基层处理→预制钢丝网→安装岩棉板→喷涂界面剂→配胶粉聚苯颗粒→抹胶粉聚苯颗粒找平→配抗裂砂浆→剪裁网格布→抹抗裂砂浆压入网格布→刷弹性底涂→配柔性腻子→刮柔性腻子→刷外墙涂料→验收

4.2  操作要点

4.2.1  岩棉外墙外保温施工准备

(1)基层墙体应符合《混凝土结构工程施工质量验收规范》(GB 50204-2002)和《砌体工程施工质量验收规范》(GB 50203-2002)及相应基层墙体质量验收规范的要求,保温施工前应会同相关部门做好结构验收的确认。如基层墙体偏差过大,则应抹砂浆找平。

(2)房屋各大角的控制钢垂线安装完毕。高层建筑及超高层建筑时,钢垂线应用经纬仪检验合格。

(3)外墙面的阳台栏杆,雨漏管托架,外挂消防梯等安装完毕,并应考虑到保温系统厚度的影响。

(4)外窗的辅框安装完毕。

(5)墙面脚手架孔,穿墙孔及墙面缺损处用相应材料修整好。

(6)混凝土梁或墙面的钢筋头和凸起物清除完毕。

(7)主体结构的变形缝应提前做好处理。

(8)根据工程量、施工部位和工期要求制定施工方案,要样板先行,通过样板确定定额消耗,由甲方、乙方和材料供应商协商确定材料消耗量,保温施工前施工负责人应熟悉图纸。

(9)组织施工队进行技术培训和交底,进行好安全教育。

(10)材料配制应指定专人负责,配合比、搅拌机具与操作应符合要求,严格按厂家说明书配制,严禁使用过时浆料和砂浆。

(11)根据需要准备一间搅拌站及一间堆放材料的库房,搅拌站的搭建需要选择背风方向,靠近垂直运输机械,搅拌棚需要三侧封闭,一侧作为进出料通道。有条件的地方可使用散装罐。库房的搭建要求:要求防水、防潮、防阳光直晒。材料采取离地架空堆放。

(12)施工时气温应大于5℃,风力不大于4级。雨天不得施工,应采取防护措施。

4.2.2  基层界面处理

墙面应清理干净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔除干净。墙表面凸起物大于10mm时应剔除。

堵脚手眼和废弃的孔洞时,应将洞内杂物、灰尘等物清理干净,浇水湿润,然后用1:3水泥砂浆将其补齐砌严。

4.2.3  吊垂直、弹控制线

根据建筑物高度确定放线的方法,高层建筑及超高层建筑可利用墙大角、门窗口两边,用经纬仪打直线找垂直。多层建筑或中高层建筑,可从顶层用大线坠吊垂直,绷铁丝找规矩,横向水平线可依据楼层标高或施工±0.000向上500mm线为水平基准线进行交圈控制。根据调垂直的线及保温厚度,每步架大角两侧弹上控制线,再拉水平通线做标志块。

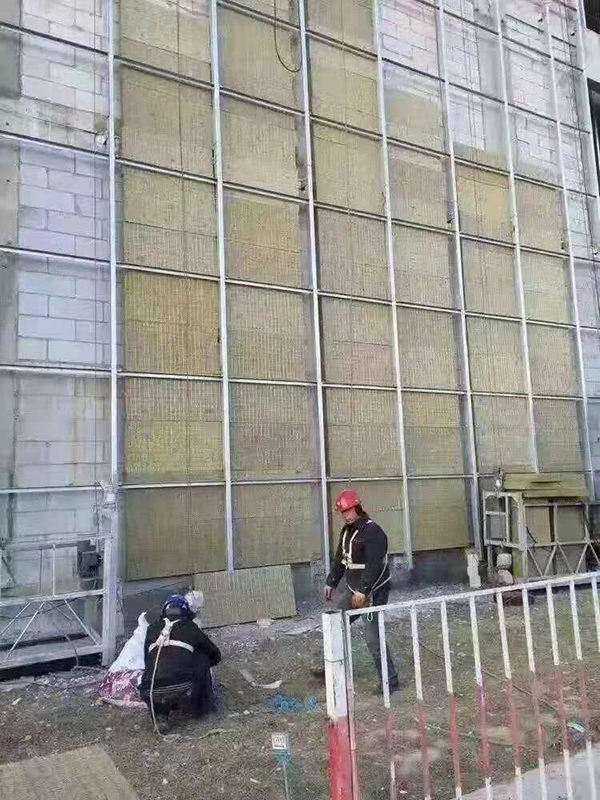

4.2.4  安装岩棉板(尼龙锚栓钻孔型锚固法)

4.2.4.1  确定岩棉板定位线,铺设岩棉板,根据施工图在锚栓安装部位钻孔,敲入带圆盘的尼龙套管,压紧岩棉板。每平方米墙面上至少设置3个锚固件,且每一块岩棉板上至少2个锚固件,锚栓应按图纸排列。

4.2.4.2  沿窗户四周,每边至少应设置3个锚固件。

4.2.4.3  把预先切割规整的钢丝网片弯成“凵”型和“L”型,在铺设岩棉板的同时,以“凵”型网片把墙体底部包边,以“L”型网片把门窗侧壁、墙体转角处包边。把螺钉敲入尼龙套管中,固定钢丝网。

4.2.4.4  使用直角边条板弯制加强用的钢丝网。

4.2.4.5  岩棉板必须对接和相互挤紧,不能有缝隙,镶嵌用的窄条岩棉板,其宽度不得少于150mm,至少应有一个锚固件穿过,使岩棉板紧贴墙面。

4.2.4.6  岩棉板铺设完毕后,从下至上铺设钢丝网,钢丝网单孔搭接时用铅丝绑结或用锚栓固定,绑接时每米不少于4处,对边搭接时用铅丝联结,间隔不大于150mm。锚栓固定时,间隔不大于600mm。

4.2.4.7  整修全部接缝,并用卡钉把钢丝网突起部位压平。

4.2.4.8  保温层安装完毕后经检验合格可进行界面层的施工。

4.2.5  界面层的施工

4.2.5.1  将塑料垫片安放在钢丝网下,将钢丝网垫起5mm。每平方米设置4个塑料垫片,按梅花型进行布置。

4.2.5.2  采用专用喷枪将配制好的界面砂浆均匀喷到岩棉板表面及钢丝网上。

4.2.6  找平层施工

4.2.6.1  做灰饼,冲筋,在距楼层顶部约100mm和距楼层底部约100mm,同时距大墙阴或阳角约100mm处,根据垂直控制通线做垂直方向灰饼(楼层较高时应两人共同完成),作为基准灰饼,再根据两垂直方向基准灰饼之间的通线,做墙面找平层厚度灰饼,每灰饼之间的距离按1.5m左右间隔粘贴。灰饼可用胶粉聚苯颗粒浆料做,也可用废聚苯板裁成50mm×50mm小块粘贴。待垂直方向灰饼固定后,在两水平灰饼间拉水平控制通线,具体做法为将带小线的小园钉插入灰饼,拉直小线,使小线控制比灰饼略高1mm,在两灰饼之间按1.5m左右间隔水平粘贴若干灰饼或冲筋。

每层灰饼粘贴施工作业完成后水平方向用5m小线拉线检查灰饼的一致性,垂直方向用2m托线板检查垂直度,并测量灰饼厚度,冲筋厚度应与灰饼厚度一致。用5m小线拉线检查冲筋厚度的一致性,并作记录。

4.2.6.2  抹胶粉聚苯颗粒保温浆料找平

(1)抹胶粉聚苯颗粒保温浆料时,其平整度偏差不应大于±4mm,抹灰厚度略高于灰饼的厚度。

(2)保温浆料抹灰按照从上至下,从左至右的顺序抹。涂抹整个墙面后,用杠尺在墙面上来回搓抹,去高补低。最后再用铁抹子压一遍,使表面平整,厚度一致。

(3)保温面层凹陷处用稀浆料抹平,对于凸起处可用抹子立起来将其刮平。待抹完保温面层30min后,用抹子再赶抹墙面,先水平后垂直,再用托线尺检测后达到验收标准。

(4)保温浆料施工时要注意清理落地灰,落地灰应及时少量多次重新搅拌使用。

4.2.6.3  阴阳角找方应按下列步骤进行

(1)用木方尺检查基层墙角的直角度,用线坠吊垂直检验墙角的垂直度。

(2)保温浆料抹灰后应用木方尺压住墙角浆料层上下搓动,使墙角保温浆料基本达到垂直。然后用阴阳角抹子压光。

(3)保温浆料大角抹灰时要用方尺,抹子反复测量抹压修补操作确保垂直度±2mm,直角度±2mm

(4)门窗边框与墙体连接应预留出保温层的厚度,并做好门窗框表面的保护。

(5)窗户辅框安装验收合格后方可进行窗口部位的保温抹灰施工,门窗口施工时应先抹门窗侧口,窗台和窗上口再抹大面墙。施工前应按门窗口的尺寸截好单边八字靠尺,作口应贴尺施工以保证门窗口处方正与内、外尺寸的一致性。

4.2.7  抹抗裂砂浆,铺贴耐碱网格布

找平层施工完成3-7天且保温层施工质量验收以后,即可进行抗裂层施工。耐碱网格布长度不大于3m,尺寸事先裁好,网格布包边应剪掉。抹抗裂砂浆时,厚度应控制在3-4mm,抹宽度、长度与网格布相当的抗裂砂浆后应按照从左至右、从上到下的顺序立即用铁抹子压入耐碱网格布。在窗洞口等处应沿45°方向提前增贴一道网格布(400×300mm)。耐碱网格布之间搭接宽度不应小于50mm,严禁干搭接。阴角处耐碱网格布要压茬搭接,其宽度≥50mm;阳角处也应压茬搭接,其宽度≥200mm。耐碱网格布铺贴要平整,无褶皱,砂浆饱满度达到100%,同时要抹平、找直,保持阴阳角处的方正和垂直度。

首层墙面下部应铺贴双层耐碱网格布,第一层铺贴网格布,网布与网布之间采用对接方法,严禁网布在阴阳角处对接,对接部位距离阴阳角处不小于200mm。然后进行第二层网格布铺贴,铺贴方法如前所述,两层网格布之间抗裂砂浆应饱满,严禁干贴。

建筑物首层下部外保温应在阳角处双层网格布之间设专用金属护角,护角高度一般为2m。在第一层网格布铺贴好后,应放好金属护角,用抹子在护角孔处拍压出抗裂砂浆,抹第二遍抗裂砂浆包裹住护角。保证护角安装牢固。

抗裂砂浆抹完后,严禁在此面层上抹普通水泥砂浆腰线、口套线等,严禁刮涂刚性腻子等非柔性材料。

详细保温施工方案请下载  →   外墙装修——岩棉外墙外保温施工方案.pdf
