装配整体式混凝土剪力墙体系及装配式外墙涂料装饰装修

resource/images/23f226aa011b462cacaffbc47efe1482_10.jpg


装配式外墙如何进行外墙装饰装修,怎么才能保障装饰效果以及装饰质量,由于装配式剪力墙有它的特性,针对这些特性匹配不同是外墙装修材料和施工工艺,通过甲方和设计认可才能实施。


装配式外墙装修施工工艺有两种:一种是保温涂料装饰一体化板,一种是传统的涂料施工。这还要看装配式剪力墙和装配式混凝土结构是否本身具备保温,如果是装配式保温剪力墙,那么只能是施工传统涂料,根据设计要求选用不同的外墙装修材料,比如外墙天然真石漆,质感涂料,水包水,水包砂等。

装配式外墙涂料传统做法


装配式剪力墙和装配式混凝土:传统涂料施工工艺,根据最近几个施工项目结合现场情况,装配式剪力墙和装配式混凝土施工要求和细节把控要求比较高,否则施工后的墙体大面和窗间墙角等处平整度差,缝隙过大,这样对传统涂料施工前来说,就要增加一道砂浆抹灰加强抗裂和基层找平,然后在按照:批刮柔性耐水腻子→抗碱封闭底漆→外墙涂料等工艺来施工。


装配整体式混凝土剪力墙体系安装施工流程:

随着我国混凝土构件预制水平的不断提高近年来在我国应用最多、发展最快的装配式混凝土结构技术。 得到了广泛的应用。装配整体式剪力墙结构符合国家建筑节能减排和住宅建设产业化的发展方向,与传统的建造方式相比具有显著的优越性。国内的装配式剪力墙结构体系主要包括: 高层装配整体式剪力墙结构该体系,

装配式混凝土剪力墙体系

下面详细介绍一下装配整体式剪力墙结构施工的关键技术,及相应的施工质量保证措施,对于施工装配整体式混凝土剪力墙结构的应用具有重要意义。

装配整体式混凝土剪力墙现场存放:

采用专业运输车辆运至现场,构件堆放场地应平整,硬化且有排水要求(构建怕水),构件应按相应的型号分类码放,水平构件应水平放置,垂直构件应垂直放置,水平构架如板堆放高度不得超过六层。

装配式剪力墙构建存放


预制墙体的安装首先在浇筑好的楼板上弹墙体线及200mm控制线,在预制墙体上弹500mm水平控制线。

装配式预制墙体上放线

装配式预制墙体上弹500mm水平控制线


调整钢筋施工人员测量标高。贴海绵条30x30mm,海绵条10毫米在结构墙体内20mm在保温层内。

装配式剪力墙安装前节点海绵条安放


竖向构件的吊装,竖向构件采用钢梁吊装,以防止有角度的钢索对墙体产生水平力破坏。

装配式构件采用钢梁吊装


吊装至相应位置后,由测量人员扶正缓慢下落,应先吊制外墙再吊制安装内墙。

装配式剪力墙安装


吊制待下落高度后,施工人员观察钢筋是否与墙体空隙对孔匹配,待下落至底板钢筋插入孔内,缓慢下落安装完成。

装配式剪力墙对孔校正安装


由45度钢支撑两边设置固定,那么支撑点应高出墙面1/2高度,之后安装梯子撑,防止墙体倾斜由测量人员

调正墙体垂直度后,将支撑固定性牢固。

装配式剪力墙安装固定

脱钩撤去吊装钢索,一次安装外墙预制板。封闭保温板,安装临时固定支撑,塞缝,预制墙体底部应采用干硬性砂浆,封闭严密。

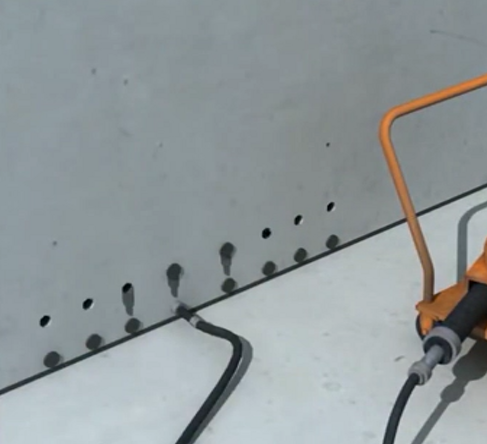

装配式剪力墙连接固定灌浆

灌浆。灌浆应采用专门灌浆料将底部塞牢。灌浆应从底部灌浆,灌浆料应在全部上孔流出砂浆后停止。

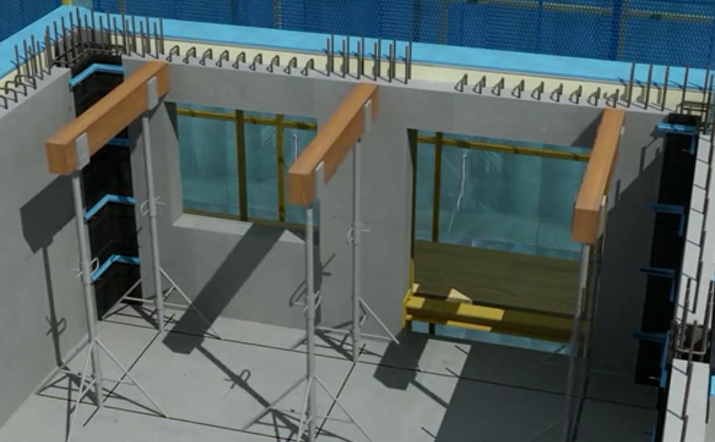

装配式楼板水平构件安装前的支撑


节点区钢筋及模板的安装,在墙体间按节点设计要求绑钢筋,支模板,浇筑混凝土。

装配式楼板水平构件安装

首先在楼面板弹出相映控制线,安装竖向支撑,主面板采用钢桁架吊装,以防止楼面板在吊装过程中变形,吊制相映位置后下放。

装配式楼板水平构件整体安装

结合楼板施工的要求依次吊装,完成后,在缝隙间支模板,绑钢筋,安装水电管线,浇筑混凝土完成楼板的施工。

装配式楼板水平构件浇筑混凝土

装配式外墙装饰装修施工完成


案例赏析

装配式剪力墙外墙装饰效果图1

装配式剪力墙外墙装饰效果图3

装配式剪力墙外墙装饰效果图3

装配式剪力墙外墙装饰效果图2
