LEAC（RG）丙烯酸聚合物水泥防水材料民用地下工程防水设计、施工建议方案

一、工程名称：地下工程防水项目

二、设计依据：国家建筑标准设计图集（17CJ10-1）,LEAC丙烯酸聚合物水泥防水涂料应用构造。

三、选用产品简介

1.本材料是中国军工技术转民用的产品。2015年工信部、国防科工局，联合将该技术列入“军转民，国家10大重点推荐项目”。并给以了“技术水平，国际领先的评价”。（详见资料汇编5-8页）。

2. 产品收入政府采购清单，质量可靠。中国政府每年聘请独立第三方，住厂进行质量、环保核查（详见政府采购网）。

3. 生产单位：中核集团下属北京中核北研科技发展股份有限公司。该公司是建筑防水行业中唯一的军工央企。

4.LEAC（RG）防水构造应用优势简介

（1）融卷材、涂料优势为一身。

该产品既能达到涂料的国家材料标准，又能达到卷材的国家材料标准。满粘无搭缝、不窜水，不论地下工程几何形状多复杂，全部防水设防层是一个连续的整体。防水层成型后，是一个卷材结构，是一个以施工对象外表面为成型平台，现场制作的卷材。

（2）抵抗结构变形能力强

2毫米厚防水层最大拉力，可选2292牛（2292N/50mm），是4毫米厚SBS卷材国标最高值80牛（800N/50mm）的2.8倍，（检测见汇编49页）。满粘“零挡”条件下可抵抗混凝土结构10mm的伸缩（水平拉力）变形和10mm垂直沉降（剪切力）的变形。

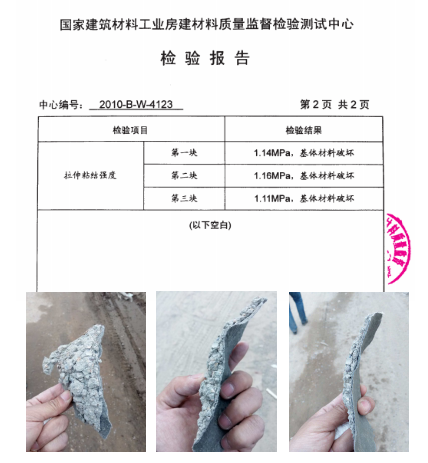

（3）该材料与C30混凝土的粘接强度大于C30混凝土自身的强度，若用机械外力，分离防水层与混凝土结构。不会从粘接处分离，只会把混凝土拽坏，即基体材料被破坏（检测报告详见资料汇编67页）。

传统防水材料在地下防水工程中，是给混凝土结构穿了一层“衣服”，该产品是让混凝土结构长了一层“皮肤”。材料与混凝土形成不可分割的同体化结构，立面防水无空鼓、滑移、脱粘现象。

（4）该产品低温柔度最低可达-40，可在-50条件下暴露使用。

（5）该产品耐热性2400C，0.5小时不流淌，可在100条件下长期进行防水设防。若地下工程有热力管线，防水层近热区部分，不会发生迅速热老化现象，不会影响防水的长期可靠性（检测见汇编58页）。

（6）该产品耐水性强，可在水中长期裸露浸泡使用。国标设计图集17CJ10-1，给以了“涂层耐水，耐碱能力强，可用于长期浸水的工程”的说明（详见该图集3页4.3.3）。用于临海、湖、江畔，及湿地的地下工程防水，可耐得住长期浸泡水环境。

在用于种植顶板是，无需设计找坡层、排水层、滤水层，有效的降低了工程造价（详见具体设计方案及17CJ10-1图集第10页种顶2）。

LEAC防水材料施工，2012年完工。至今未出现任何漏渗现象

（7）该产品与金属、PVC塑料均有可靠的粘接性。封闭穿墙管盒十分可靠（检测报告详见资料汇编70页、79页）。

（8）本材料有一定的防腐性能。在临海工程中可抵抗含盐较高的地下水及土壤对防水层的腐蚀，对混凝土结构可实现防水、防腐双防护。（检测报告详见资料汇编82页）。

注：“国标”保持率80%为合格）

（9）该产品有外防内涂技术成熟、可靠，不会发生预涂防水层在浇筑混凝土时脱落的现象，解决了不能放坡开挖，不能打护坡桩工程立墙防水的难题，同时又大幅度降低了工程造价（设计方案见17CJ-10-1图集第9页）。

（10）该产品通过国家防火安全质监中心，燃烧性B1级检测。现场储运、施工均无火灾隐患（检测见汇编94页）。

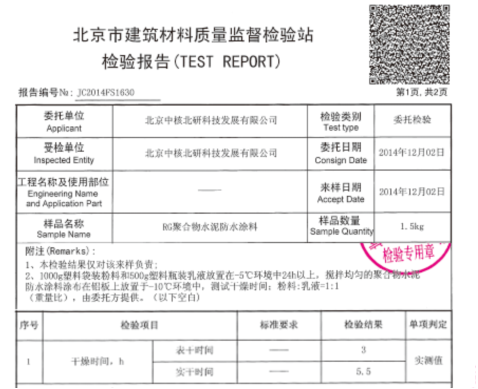

（11）该产品可在-10条件下施工，可在高湿度基面施工（擦去明水即可干），冬季、雨季（雨天除外）施工无障碍（检测见汇编91页

（12）该产品成分中无机材料占比高达67%~72%，无机材料的意志性，决定了该产品耐久性这高于的有机材料为主的部分产品。

四、中核防水leac材料地下工程防水设计参考方案。

这是1989年4月用本产品施工的屋面，暴露使用至今已满28年，防水层未出现明显老化特征。管廊防水层均为非外露使用，防水设防有效期一般会长于暴露使用工程。

四、LEAC（RG）地下防水构造选用（设计参考方案）——设计依据《国家建筑标准设计图集》17CJ10 -1

1、中核防水leac材料在底板中的应用

中核防水leac材料底板方案一：底板外防水双隔离层一级防水设防

方案特点；充分考虑到底板防水的主要外力破坏，来自于100~150厚C15混凝土垫层开裂与不均匀沉降，因此在混凝土垫层与防水层中间增加了一道聚乙烯丙纶隔离层。

中核防水leac材料底板方案二：底板外防水一级防水设防

方案特点：一级防水设防符合国家地下工程防水技术规范。设计使用寿命较大幅度的长于国家防水质保期标准。

中核防水leac材料底板方案三：底板外防水二级防水设防

方案特点：二级防水设防，符合国家地下工程防水技术规范。

中核防水leac材料底板方案四：底板外防水二级（增强型）防水设防

底板方案四：隔离层节点细部简图

方案特点：选择≥0.5厚的聚乙烯丙纶做隔离层，并使用LEAC材料对其的搭接处及阴角做了封闭，解决了聚乙烯丙纶弹性材料刚性连接的问题，使该层具有隔离、防水双重功能，有效的强化了底板防水层的设防能力。该方案是在建设资金较为紧张的前提下，在增加少量投入的基础上，较大幅度提升底板防水设防保证年限的选择。

2.中核防水leac涂料外墙防水设防施工方案参考

中核防水leac涂料外墙方案一：外墙外防外涂一级防水设防

方案特点：具有长期的可靠的防水设防性能。

中核防水leac涂料外墙方案二：外墙外防、外涂二级防水设防

方案特点：防水设防可靠性高，设防年限高于国家标准。

中核防水leac涂料外墙方案三：外墙外防内涂一级防水设防

方案特点；具有长期的可靠的防水设防性能，大幅减少了开挖的土方量，在已建好的城市中心区，不可放坡开挖，不可实施护坡桩设计方案时，本方案具有实用性、经济性。

中核防水leac涂料外墙方案四：外墙外防内涂二级防水设防

方案特点：防水可靠性高，设防年限高于国家标准，大幅减少了开挖的土方量，在已建好的城市中心区，不可放坡开挖不可实施护坡桩设计方案时，本方案具有实用性、经济性。

3.中核防水leac涂料顶楼屋面顶板

中核防水leac涂料顶楼屋面顶板方案一：顶板外防水一级防水设防

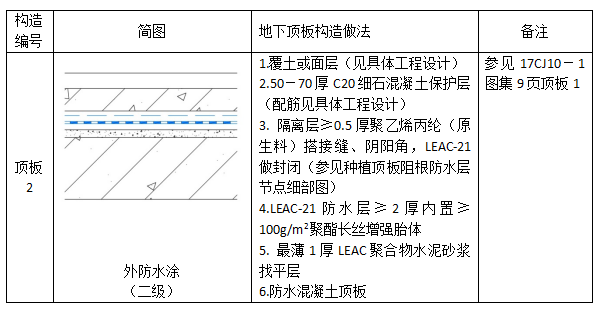

中核防水leac涂料顶楼屋面顶板方案二：外防水二级（增强型）防水设防

方案特点：选择≥0.5厚的聚乙烯丙纶做隔离层，并使用LEAC材料对其的搭接处及阴角做了封闭，解决了聚乙烯丙纶弹性材料刚性连接的问题，使该层具有隔离、防水双重功能，有效的强化了顶板防水层的设防能力。

中核防水leac涂料顶楼屋面顶板方案三：种植顶板

方案特点：由于LEAC耐水性好，可在水中长期裸露浸泡使用，因此本方案未设计找坡层、排水层、滤水层，简化了结构，降低了工程的综合造价。考虑到该顶板即有雨、雪、来水，又有种植物浇灌来水，来水较大且频繁。因此对防水设防进行了强化设计。三道设防，由于发挥了材料优势，简化了结构虽增加了防水设防强度，但与传统产品比还是降低了综合造价。

种植顶板耐根穿刺、防水卷材搭接缝、阴阳角、垂直面封闭节点、构造做法。

4.主要节点细部构造图

① 变形缝节点细部构造

②施工缝节点细部构造

③其他节点细部祥见国家建筑标准设计图集17CJ10－1
